图集《被动式超低能耗建筑—严寒和寒冷地区居住建筑》

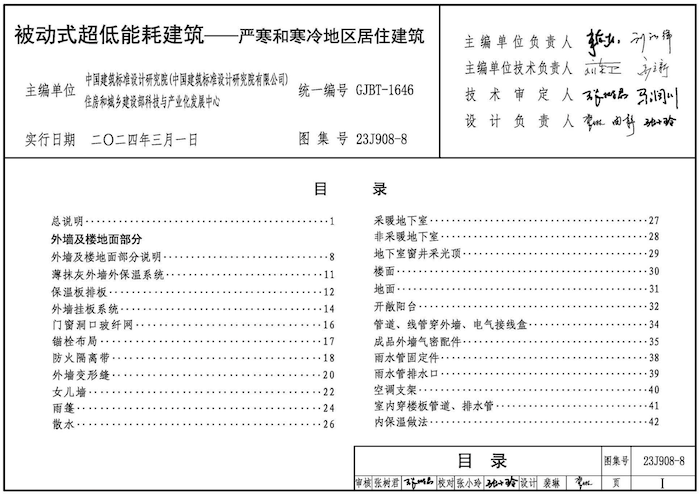

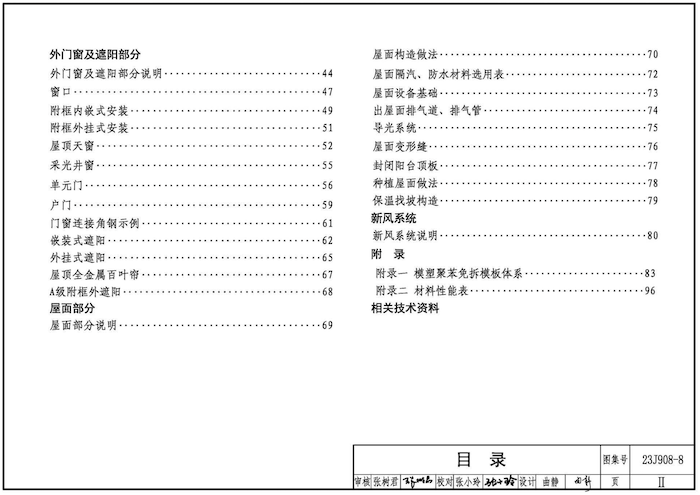

一、图集基础档案

• 图集名称：被动式超低能耗建筑——严寒和寒冷地区居住建筑

• 图集编号：23J908-8，统一编号 GJBT-1646

• 替代旧图：16J908-8（2024 年 3 月 1 日正式实施，旧版同步废止）

• 主编单位：中国建筑标准设计研究院、住建部科技与产业化发展中心

• 专业分类：建筑节能构造国标图集，针对北方严寒 / 寒冷地区住宅被动房全套构造

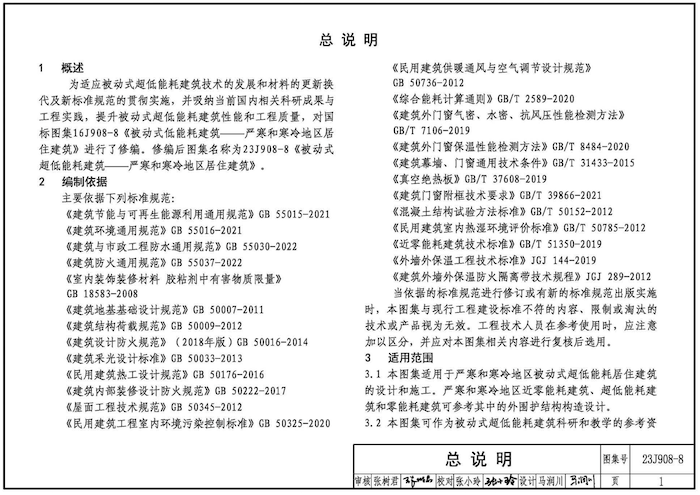

• 编制依据：GB/T 51350《被动式超低能耗建筑设计标准》、GB55015、GB50176、气密性、无热桥专项规范

二、适用范围

1. 适用建筑

• 严寒、寒冷地区新建被动式超低能耗住宅（高层、多层、低层、洋房、乡村民居）；
• 同气候区近零能耗、零能耗居住建筑外围护构造可直接参照；
• 装配式混凝土、钢结构被动住宅全覆盖。

2. 不适用范围

• 夏热冬冷、夏热冬暖、温和地区建筑（对应专用图集）；
• 商业、办公、学校等被动式公共建筑；
• 工业厂房、地下密闭空间、既有建筑节能改造（仅局部节点参考）。

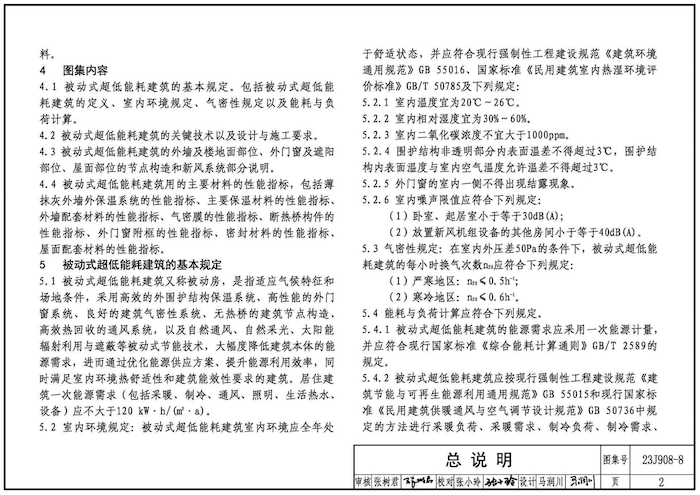

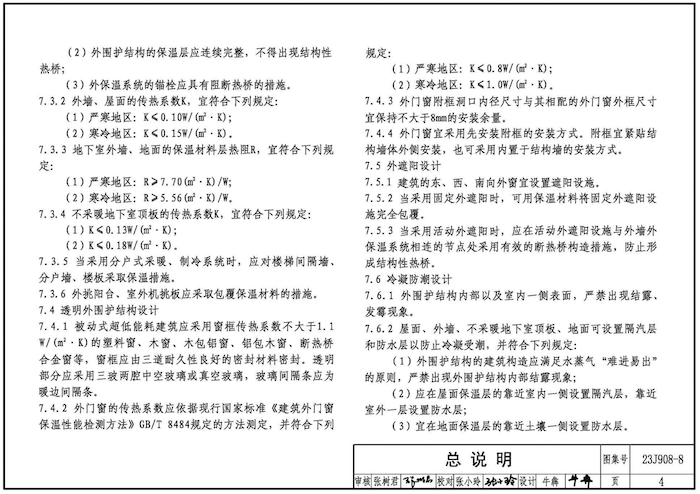

三、核心控制指标（图集强制要求）

• 建筑气密性：N50 ≤0.6 次 /h；
• 一次能源总需求≤120 kWh/(㎡・a)（采暖 + 制冷 + 通风 + 生活热水 + 照明）；

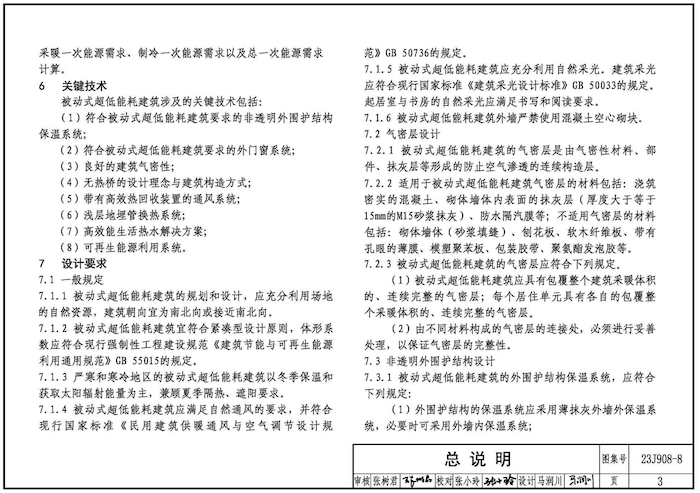

• 围护结构无热桥、连续外保温、高效外窗、全房热回收新风五大核心技术路线标准化。

四、新版 23J908-8 对比 16J908-8 关键升级

• 名称升级：由 “被动式低能耗” 更新为现行国标术语 “被动式超低能耗”，匹配 GB/T51350；

• 完善装配式外墙挂板全套保温、气密、断热桥节点，适配工业化住宅；
• 新增地下室、地下车库衔接部位气密保温构造（旧版薄弱环节）；
• 细化气密性胶带、隔汽膜、透气膜分层搭接、转角收口标准化做法；
• 扩充被动遮阳、光伏一体化外保温复合节点；
• 统一严寒 A/B/C、寒冷 A/B 分区保温厚度取值表，分气候分区明确保温最小厚度；
• 补充热回收新风穿墙气密套管、外墙新风井防结露完整详图；
• 增加屋面种植保温、屋面光伏基座断热桥构造。
