成都世界园艺博览会公园城市馆

6月25日，由万华化学集团股份有限公司、浙江德普莱太环境科技股份有限公司联合主办的第23届激辩被动房项目交流会在成都市首座万丽酒店举办，8位行业专家分享了十余个项目，200位专业人士参加会议。

四川省建筑设计研究院有限公司绿色建筑设计研究中心副主任，PHI被动房设计师幸运先生分享了四川省超低能耗建筑与近零能耗建筑典型案例——成都世界园艺博览会公园城市馆。

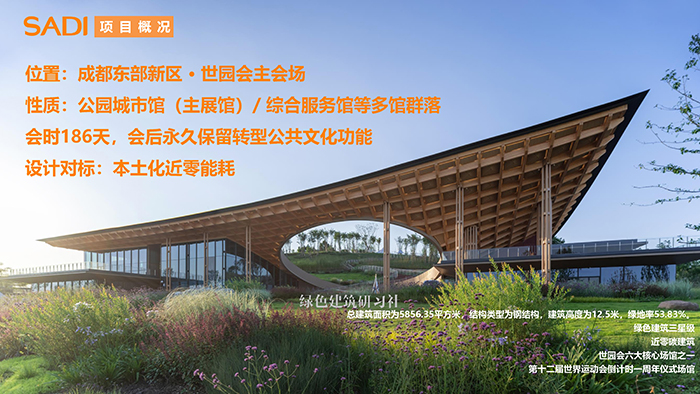

性质：公园城市馆（主展馆）/ 综合服务馆等多馆群落，会时186天，会后永久保留转型公共文化功能，世园会六大核心场馆之一，第十二届世界运动会倒计时一周年仪式场馆

设计对标：本土化近零能耗

概况：总建筑面积为5856.35平方米，结构类型为钢结构，建筑高度为12.5米，绿地率53.83%。

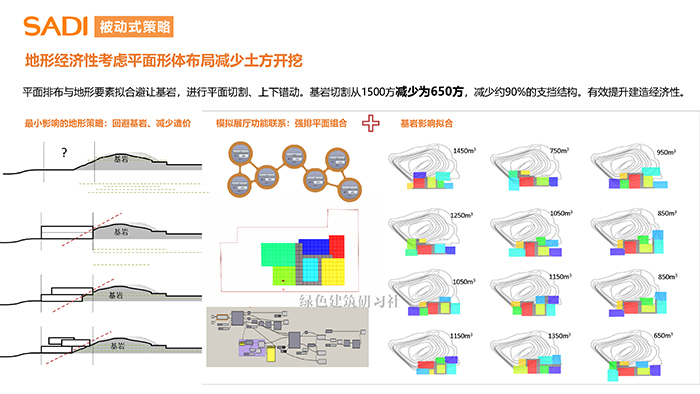

被动式策略1：地形经济性考虑平面形体布局减少土方开挖，平面排布与地形要素拟合避让基岩，进行平面切割、上下错动。基岩切割从1500方减少为650方，减少约90%的支挡结构，有效提升建造经济性。

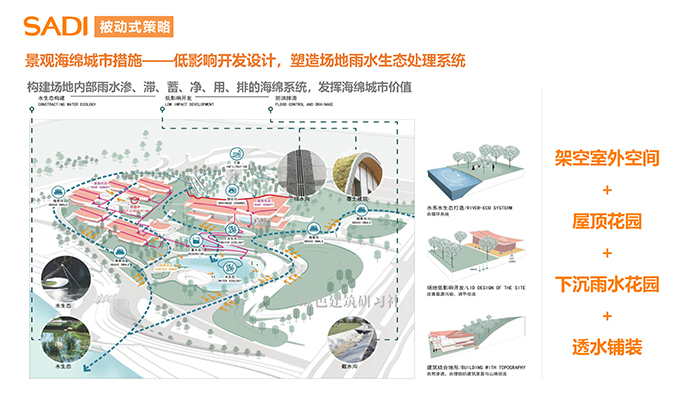

被动式策略2：景观海绵城市措施——低影响开发设计，塑造场地雨水生态处理系统，构建场地内部雨水渗、滞、蓄、净、用、排的海绵系统，发挥海绵城市价值。

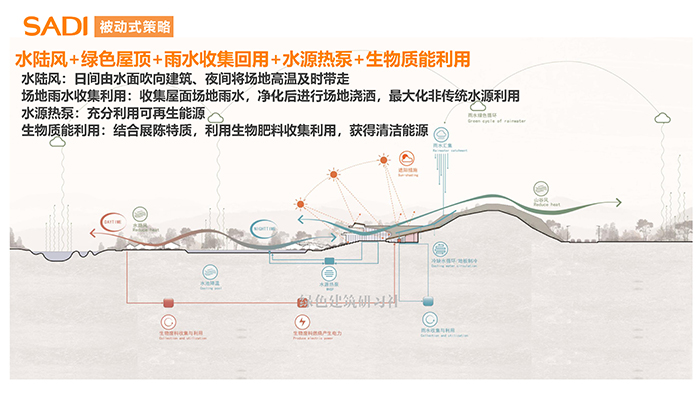

被动式策略3：水陆风+绿色屋顶+雨水收集回用+水源热泵+生物质能利用

• 水陆风：日间由水面吹向建筑、夜间将场地高温及时带走

• 场地雨水收集利用：收集屋面场地雨水，净化后进行场地浇洒，最大化非传统水源利用

• 水源热泵：充分利用可再生能源

• 生物质能利用：结合展陈特质，利用生物肥料收集利用，获得清洁能源

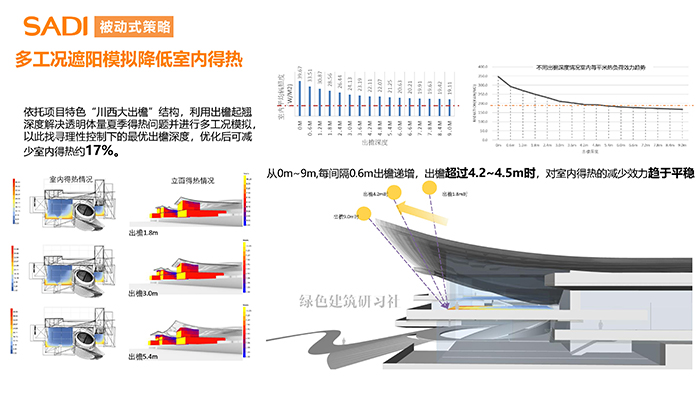

被动式策略4：多工况遮阳模拟降低室内得热，依托项目特色“川西大出檐”结构，利用出檐起翘深度解决透明体量夏季得热问题并进行多工况模拟，以此找寻理性控制下的最优出檐深度，优化后可减少室内得热约17%。

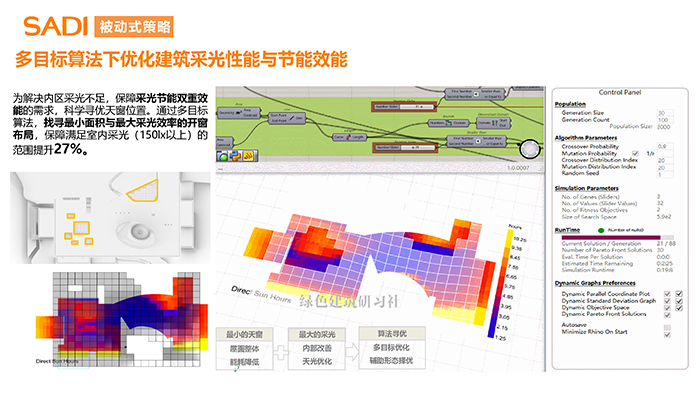

被动式策略5：多目标算法下优化建筑采光性能与节能效能，为解决内区采光不足，保障采光节能双重效能的需求，科学寻优天窗位置。通过多目标算法，找寻最小面积与最大采光效率的开窗布局，保障满足室内采光（150lx以上）的范围提升27%。

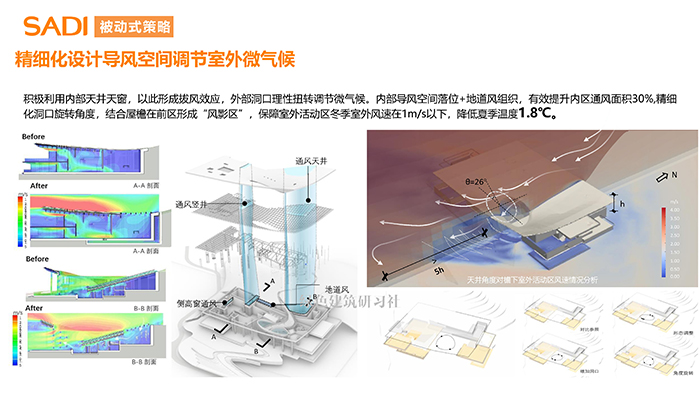

被动式策略6：精细化设计导风空间调节室外微气候，积极利用内部天井天窗，以此形成拔风效应，外部洞口理性扭转调节微气候。内部导风空间落位+地道风组织，有效提升内区通风面积30%，精细化洞口旋转角度，结合屋檐在前区形成“风影区”，保障室外活动区冬季室外风速在1m/s以下，降低夏季温度1.8℃。

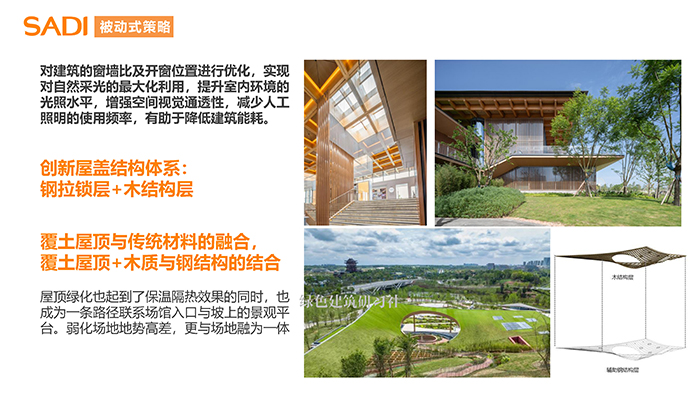

被动式策略7：创新屋盖结构体系：钢拉锁层+木结构层。覆土屋顶与传统材料的融合，覆土屋顶+木质与钢结构的结合。

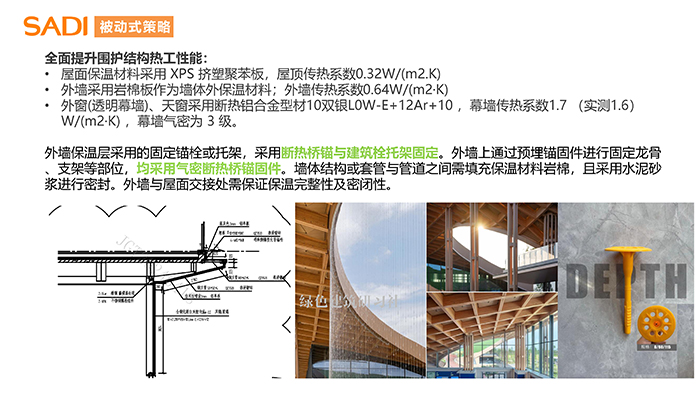

被动式策略8：全面提升围护结构热工性能：

• 屋面保温材料采用 XPS 挤塑聚苯板，屋顶传热系数0.32W/(m²·K)

• 外墙采用岩棉板作为墙体外保温材料；外墙传热系数0.64W/(m²·k)

• 外窗(透明幕墙)、天窗采用断热铝合金型材10双银L0W-E+12Ar+10 ，幕墙传热系数1.7（实测1.6）W/(m²·k) ，幕墙气密为3级。

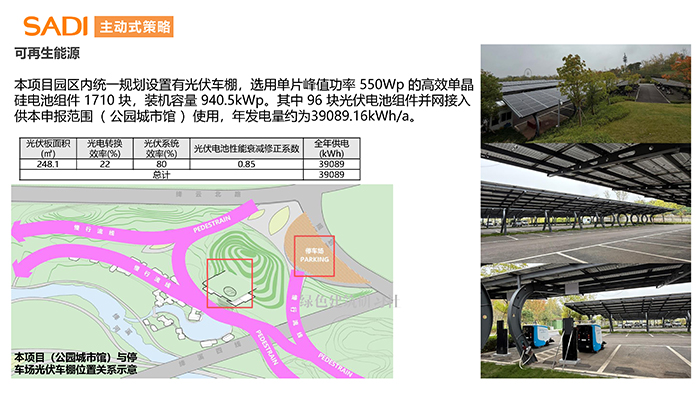

主动式策略：可再生能源，本项目园区内统一规划设置有光伏车棚，选用单片峰值功率550Wp 的高效单晶硅电池组件1710块，装机容量940.5kWp。其中96块光伏电池组件并网接入供本申报范围（ 公园城市馆 ）使用，年发电量约为39089.16kWh/a。
