仙居理想之城社区卫生服务中心项目2026-03-02 15:45来源：联泰说绿建

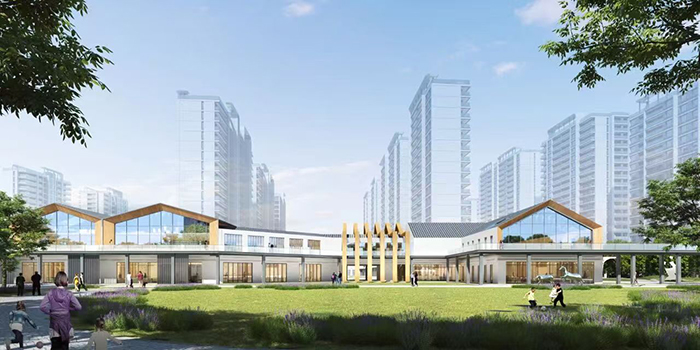

 社区卫生服务中心效果图 仙居理想之城社区卫生服务中心项目位于浙江省台州市仙居县，建筑面积为4068m²。 社区卫生服务中心是仙居县理想之城项目中的一部分，整个基地整体格局呈现“三轴、三心、两环、六区”的模式。整个基地由社区服务中心、文体中心、幼儿园及城市公园6大部分组成。并通过沿街商业及风雨连廊无缝的形成一个整体。它们形成了对场地的围合和限定，丰富了整个场地的空间。

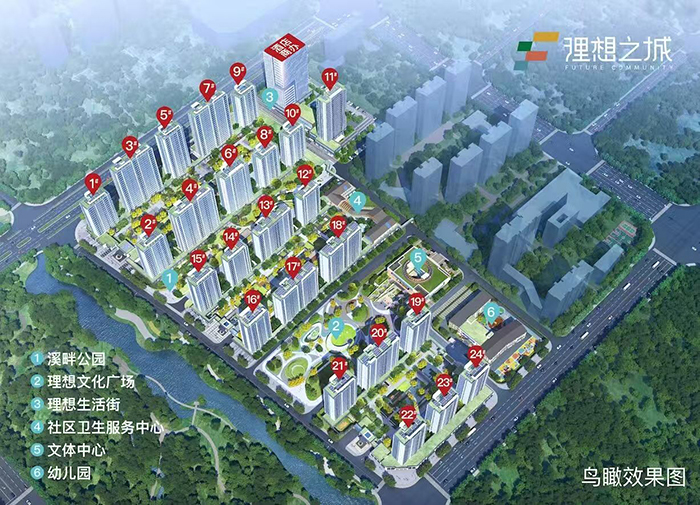

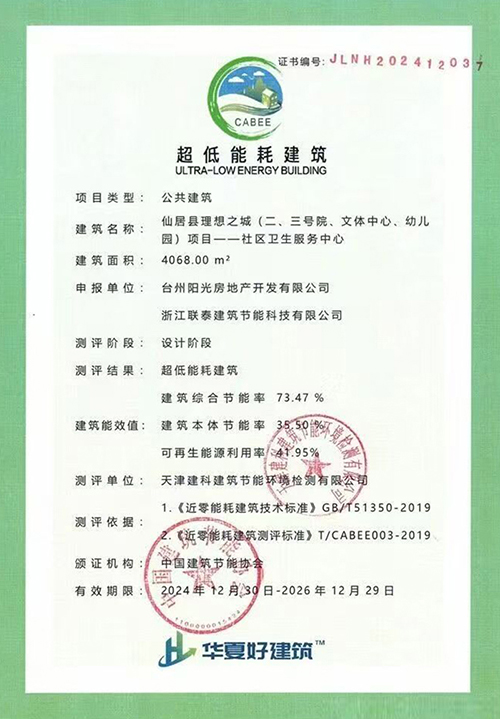

理想之城鸟瞰效果图 社区卫生服务中心项目基于整体设计路线，整合了建筑光伏一体化、高效空调新风系统等主动式技术以及围护结构优化、自然通风采光优化、遮阳系统等被动式设计策略，实现了建筑能耗的“开源节流”。与普通建筑相比，社区卫生服务中心可实现本体节能率达35.5%，建筑综合节能率73.47%，可再生能源利用率41.95%，满足超低能耗建筑要求。 整体布局 本项目在《公共建筑节能设计标准》基础上，对屋面、外墙、外窗等关键部位进行热工性能升级，同时针对特殊区域强化保温隔热设计，实现全方位能耗管控。 项目在总体平面规划时，根据周边资源合理规划，强调与周边建筑、环境的协调融合。满足各项功能人流、车流组织的需要，出入口和内部道路设计符合物流、人流和车流的集散要求，流线顺畅、便捷，并提供适当数量、满足需要的机动车停车位和建筑规模。 采用高效保温体系 墙体能耗占建筑总能耗的40%～45%，因此，墙体保温是建筑节能的重点。采用高效的保温材料和技术手段，提高了墙体的保温性能， 相当于给房子穿上了一件“羽绒服”、“保暖衣”，达到良好的保温效果 。

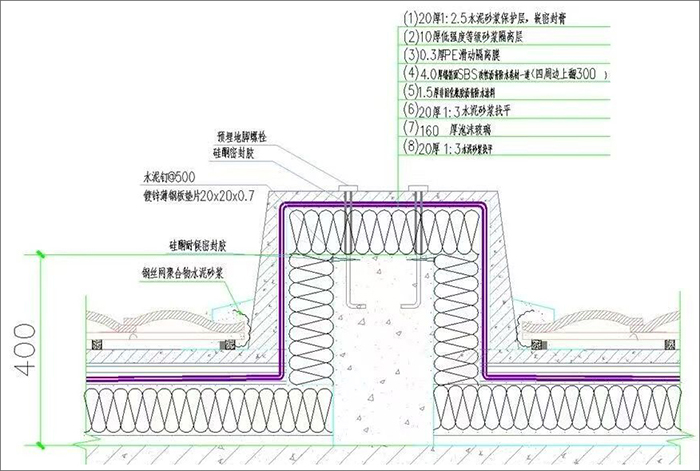

项目的屋面基础与屋面采用一体化设计、施工的方式。基础高度400mm，保温材料规格与坡屋面保温构造一致，并且完全覆盖基础表面，在设备基础与屋面交界处与屋面160厚泡沫玻璃交接。 混凝土基础侧面与水平屋面交接的位置设置钢丝网聚合物水泥砂浆。通过对屋面设备基础外保温的连续性设计，将混凝土基础与屋面混凝土楼板整体覆盖（包括设备基础侧面及顶部、屋面混凝土楼板），该设计可有效削弱由基础构件造成对建筑本体的热桥效应。

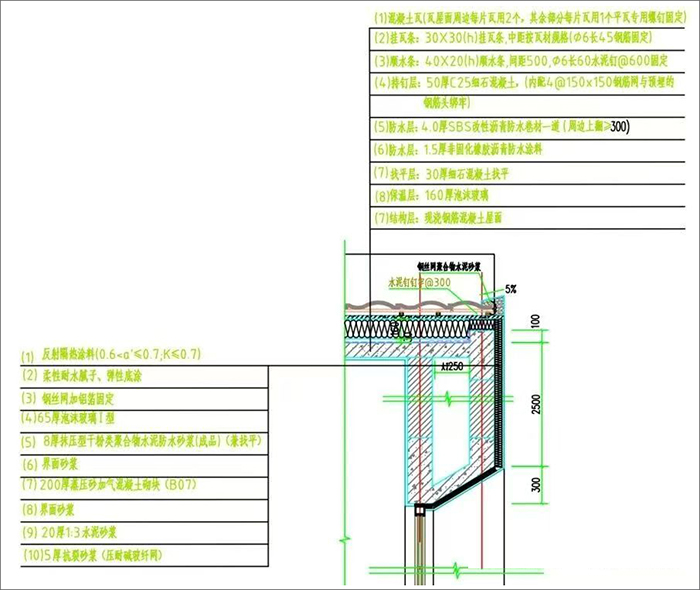

热桥梁、热桥楼板保温：热桥梁和热桥楼板对建筑围护结构的保温隔热起着十分重要的作用。为便于施工和保持外墙整体墙面的一致性，社区卫生服务中心楼的热桥梁和热桥楼板保温构造与外墙保温完全相同，采用65mm厚泡沫玻璃Ⅰ型和反射隔热涂料(0.6<a'≤0.7；K≤0.7)。经计算，外墙热桥梁和热桥楼板的传热系数分别为0.51[W/(m²·K)]和0.52[W/(m²·K)]，高于保温外墙传热系数。 高气密性设计控制 项目从设计到施工全程严格控制气密性，关键指标达到行业高水准：外门窗气密性等级为8级。窗洞口设置节能副框，起到定尺、定位的作用，确保施工过程中窗框与窗洞能够完好契合，节能副框与墙体缝隙密封是保证墙体防水密封性能的重要措施。 门窗室内侧上口、下口：墙体表面为连续的水泥砂浆气密层，水泥砂浆压至窗框的室内侧，与基墙、窗框接触的位置采用防水隔汽膜进行进行密封，防水隔汽膜与窗框搭接长度≥20mm、与墙体搭接处长度≥50mm。下窗框水泥砂浆与窗框的底角再采用密封胶封严，加强室内侧窗框底部的密封性，可有效阻止室外空气通过窗缝渗透，减少热量损失与能耗浪费。 被动式遮阳体系 夏季太阳辐射是空调能耗的主要来源之一，尤其建筑东向、南向、西向受太阳直射时间长、辐射强度大。社区卫生服务中心在建筑一层各朝向设置了雨棚，可起到水平固定遮阳的效果。一方面能阻挡直射阳光透过玻璃进入室内，降低太阳辐射的透射比，同时保证冬季充足日照，达到降低空调能耗，调节室内热舒适性的目的。 高效空调新风系统 社区卫生服务中心空调系统采用变冷媒流量多联式空调系统加独立新风系统。其中，室外机共6套系统，其压缩机为高效直流变频系统。且所有室外机均采用模块组合方式。因此，用户在使用时可根据末端负荷需求量开启相应的模块数量，减少不必要的系统容量浪费。 项目在新风热回收系统中集成高效空气净化装置，对≥0.5μm细微颗粒物的一次拦截计数效率＞80%，可有效过滤室外雾霾、花粉及微生物，保障室内空间空气安全。同时，系统严格控制单位风量耗功率，送风量大于 10000m³/h 的空调系统，单位风量耗功率小于0.192W/（m³·h），低于《公共建筑节能设计标准》GB50189 的现行规定，在满足净化需求的同时，进一步降低风机运行能耗。系统冷量回收全热交换效率≥60%；热量回收全热交换效率≥69%，可回收空调排风中的冷量（夏季）或热量（冬季），用于预处理新风，减少新风处理所需的冷量/热量消耗。 高效电气节能系统 社区卫生服务中心主要功能房间的照明功率密度值满足现行国家标准《建筑照明设计标准》GB50034规定的目标值。社区卫生服务中心所有房间均采用LED光源，大面积照明场所灯具效率不低于70%。 照明系统采取集中控制、分区控制、定时控制、照度调节等节能控制措施。其中，走廊、楼梯间、门厅、电梯厅照明根据照明需求进行节能控制；各功能房间就地设开关控制。 社区服务中心电梯、水泵、风机及其它电气装置的电动机满足《中小型三相异步电动机能效限定值及能效等级》《电动机能效限定值及能效等级》GB18613-2020规定的能效限定值的要求。电梯按照控制要求，采用了合理的启、停、调速等控制方式，并配备高效电机及先进控制技术。 可再生能源利用 社区卫生服务中心光伏组件采用单晶550Wp、共计116片组件，装机容量63.8kWp，屋面铺设面积为299.67m²，采用琉璃瓦普通安装，光伏组件沿屋面支架坡度布置，接入组串式逆变器，输出0.4kV低压交流电，接入原低压配电室并网，共计1个380V并网点。 经测算，该光伏系统年均发电量约61714.80kWh/a，可为本项目节约标煤约 20吨/年，减少二氧化碳排放约50吨/年，不仅降低建筑运营阶段的电费支出，更助力实现 “碳达峰、碳中和” 目标，为建筑绿色转型提供示范。
近零能耗+更舒适健康，让社区卫生服务中心真正成为绿色低碳、安全舒适的疗愈港湾，为温暖的邻里生活提供有效卫生服务体系，也为现代城市社区的可持续发展提供创新思路。
|
